Сенсорный выключатель TOUCH SWITCH, врезной, хром

Часто  встречающиеся причины такой проблемы и как решать:

• столешница не соответствует требованиям производителя: гарантирована работа выключателя только для столешниц ДСП толщиной до 30мм;
• не соблюдена последовательность подключения (трансформатор подключается в сеть в последнюю очередь), для устранения: отключите прибор / трансформатор от сети, подождите 30 секунд до полной, разрядки, повторно включите в сеть, подождите 5 секунд, попробуйте повторно включить прибор при помощи выключателя;
• отсутствует напряжение в сети;
• недостаточно прилегание контакта в цепи.

Сенсорный выключатель TOUCH SWITCH (Furnika) крепится к столешнице винтом, который притягивается ответной частью с обратной стороны. С учетом максимальной фиксации по всей резьбе – толщина столешницы должна быть 16 мм.

При этом длина резьбы сенсора («мамы», в которую накручивается винт) позволяет устанавливать сенсор и на столешницу большей толщины: до 20 мм с надежной фиксацией (винт будет включен в сенсор не по всей резьбе, но достаточно для надежной фиксации). При замене штатного винта (15мм длины, 2мм шляпка, 4мм диаметр) на более длинный – возможна фиксация к ДСП любой толщины.

Например, для ДСП 32мм толщиной подойдет винт длиной 30мм. Оптимально, чтобы длина винта была на 1-3мм меньше толщины ДСП. Подходящий винт можно приобрести в любом строительном магазине, с собой рекомендуется взять сенсор, чтобы проверить совместимость резьбы

Для подключения нескольких светильников к данному выключателю необходимо дополнительно приобрести переходник для подключения до 6 светильников, так как он не входит в комплект поставки.

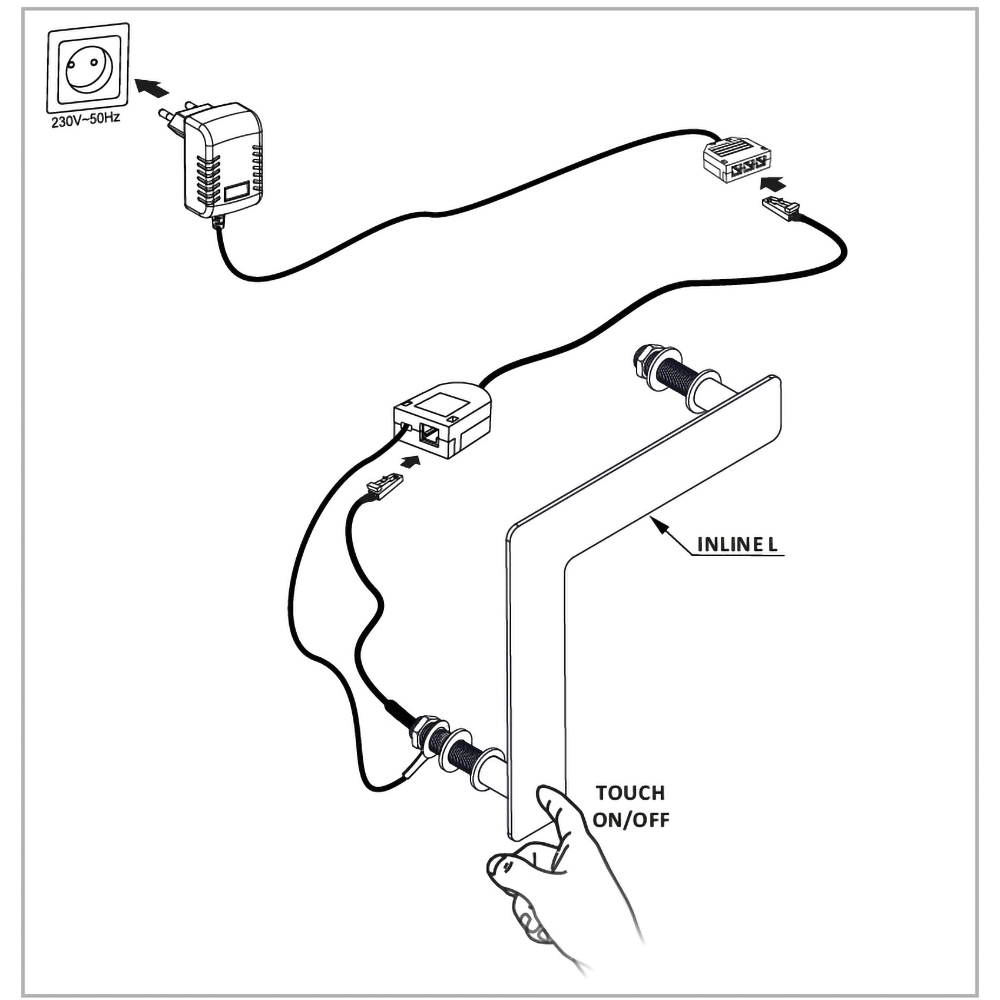

Если общая мощность подключаемых светильников не превышает 36Вт (это мощность выключателя), то в этом случае выключатель подключается к переходнику, с одной стороны, и к трансформатору, который, в свою очередь, подключается к сети 220В.

Если общая мощность подключаемых светильников превышает 36Вт, то для подключения необходимо использовать универсальный блок управления светом SWITCH F230 Furnika : выключатель подключается к блоку управления, а блок управления - в сеть 220В и к трансформатору, к трансформатору же подключается и указанный выше переходник, к которому, соответственно, подключаются и светильники. Нужно учитывать, что мощность трансформатора должна быть не меньше, чем суммарная мощность подключаемых светильников.

Диаметр врезки винта с пресс-шайбой — 5 мм.

Можно, если использовать универсальный блок управления светом SWITCH F230 Furnika . При таком подключении выключатель подключается к блоку управления, который, в свою очередь, подключается к светильнику 220В и к сети 220В.

При выборе трансформатора нужно посмотреть на параметр вольтажа, он должен быть 12В (бывают трансформаторы и на 24В), как и данный выключатель.

Также важный параметр – разъемы для подключения, их совместимость позволит избежать необходимости пайки контактов.
К данному выключателю в комплекте идет кабель для подключения к трансформатору с типом разъёма - мини-штекер:


Соответственно, и трансформатор должен иметь разъем для подключения такого кабеля.  При выборе трансформатора нужно обращать внимание на его мощность, она должна быть не меньше, чем суммарная мощность подключаемых светильников. Наша рекомендация - использовать подходящий по мощности трансформатор DLITE.

В общем случае, подключить данный выключатель можно практически к любому светильнику. Но в некоторых случаях может потребоваться универсальный блок управления светом SWITCH F230 (Furnika).

Без применения универсального блока управления - выключатель подходит для светильников 12В производства Furnika и DLIGHT. При расчете проекта нужно учитывать максимальную мощность подключаемых светильников для данного выключателя – не более 36W. Колодка для подключения до 6 светильников приобретается отдельно, а совместимость без блока управления связана с однотипными разъемами (мини-штекер) для подключения.

на фото - разъемы мини-штекер

При подключении нужно учитывать и мощность трансформатора, его мощность также должна быть выше, чем суммарная мощность подключаемых светильников

Сенсор реагирует не только на касание пальцем. Если палец в перчатке – тоже стабильно реагирует, а вот на касание другими предметами - реагирует выборочно и нестабильно. Вероятно, имеет значение площадь поверхности касания, сила и равномерность нажатия – у прибора специальные настройки на параметры, связанные с касанием столешницы рукой.
