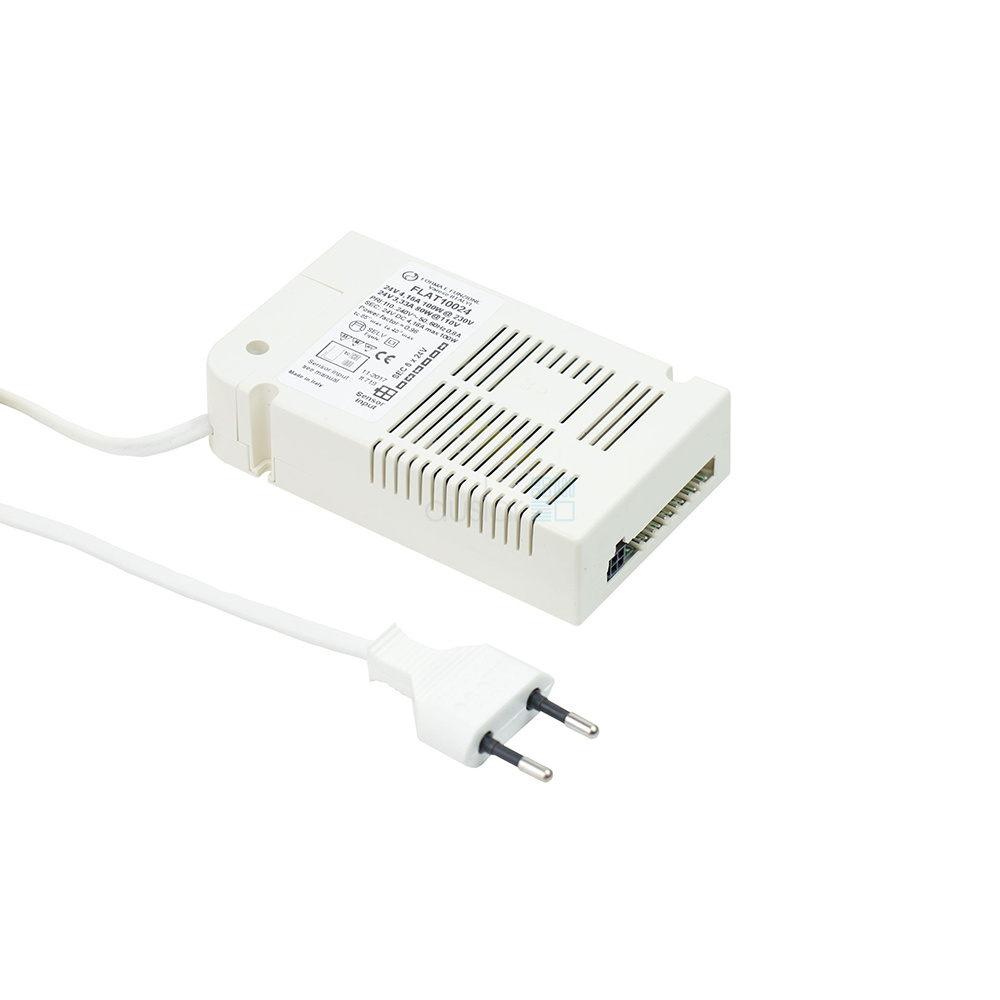

Трансформатор FORMA E FUNZIONE, 24 V, 100 W, подключение максимум 6-ти светильников FORMA E FUNZIONE (ФОРМА Э ФУНЦИОНЕ)

Практически ко всем готовым светильникам из нашего ассортимента идет в комплекте кабель для подключения к трансформатору.

Однако, этого кабеля очень часто недостаточно, потому что

• светильники устанавливаются в том месте, где они нужны по прямому назначению (например, на нижнюю часть верхнего корпуса, над рабочей поверхностью);
• трансформатор устанавливается в том месте, которое, с одной стороны, скрыто и не мешает функциональности кухонных элементов, а с другой стороны – в случае нештатных ситуаций позволяет получить к нему легкий доступ без разбора кухонных корпусов и без демонтажа элементов наполнения кухни;
• в случае нескольких светильников, которые подключаются к одному трансформатору, светильники могут быть установлены на удалении друг от друга, исходя из своих задач (например, в разные корпуса, ящики и над разными частями столешницы).

Для решения проблемы в нашем ассортименте есть кабель-удлинитель с коннекторами «мама-папа».



Один из коннекторов соединяется с трансформатором, а другой, идентичный розетке трансформатора, служит для подключения светильника, либо следующего в цепочке такого же кабеля-удлинителя.

С использованием нашего ассортимента по направлению мебельных светильников - наши клиенты реализуют в своих проектах 3 основных способа подключения:

1й способ – подключение светильника напрямую к трансформатору, трансформатора к выключателю 220В, а выключатель подключается в сеть 220. Это наиболее простой способ, так как нужно учитывать только совместимость трансформатора со светильником, ведь выключатель подключается ко входу трансформатора.

2й способ – между трансформатором и светильником устанавливается выключатель 12В или 24В (в зависимости от  трансформатора), в этом случае необходимо учитывать совместимость разъемов соединений и выключателя со светильником, и выключателя с трансформатором, а также учитывать максимальную допустимую мощность выключателя, которая может быть небольшой (25Вт и даже меньше).

3й способ – с использованием блока управления светом (например, SWITCH F230 (Furnika)). Фактически этот способ эквивалентен 1му, но позволяет подключить практически любой выключатель 12В через блок управления светом, не заботясь об ограничении максимальной мощности и совместимости разъемов выключателя со светильником и трансформатором.

К данному трансформатору можно подключить практически любой светильник на 24В из нашего ассортимента. Например, это все светильники серии SUN и светильники KOS.

Важно! Обратите внимание, светильники должны быть вольтажом 24В, другие не подходят.

При подключении нужно учитывать параметр допустимой мощности трансформатора, рекомендуем делать запас до этой пороговой мощности не менее 10%.

При подборе нужно учитывать 3 основных критерия:

1. Вольтаж. Тут все просто: если у вас светильники на 12 V, то и трансформатор должен быть на 12 V. Если светильники на 24 V, то и трансформатор подбираете на 24 V. Если светильники 220 V, то трансформатор не нужен.

2. Разъем для подключения. В нашем печатном каталоге и каталоге оптового интернет-магазина мы обычно пишет совместимые трансформаторы именно исходя из соображений подключения через совместимые разъемы. Большая часть представленных в нашем ассортименте светильников 12 V и трансформаторов 12 V для светильников имеют совместимые разъемы «папа-мама» - мини-штекер. Аналогично – по представленным у нас трансформаторам и светильникам 24 V.

3. Мощность. Если подключить к трансформатору светильники суммарной мощностью больше, чем поддерживаемая мощность трансформатора – они просто не включатся. Если мощность будет «впритык» - возможно мерцание светильников. Мы рекомендуем суммарную мощностью подключаемых светильников не более 90% от поддерживаемой мощности трансформатора.

Пример: вы решили купить и установить светильник для подсветки рабочей зоны (мощность – 11.04 W) и два светильника для выдвижных ящиков (мощность – 6.16*2 W). Все эти светильники одинакового вольтажа (12 V или 24 V), у всех есть кабель с разъемом мини-штекер для подключения к трансформатору. Суммарная мощность = 11.04+6.16*2 = 23,36 W. Для подключения подойдет трансформатор DLIGHT на 30 W, так как 90% от его мощности = 27 W, что больше, чем суммарная мощность светильников. А вот трансформатор на 25 W уже бы не подошел, согласно нашим рекомендациям.

У всех представленных в нашем ассортименте трансформаторов есть электронная система защиты, которая отключает питание в случае короткого замыкания, перегрузки во вторичной цепи, перегрева, а также обрыва цепи. После устранения неисправности трансформатор автоматически возвращается в рабочее состояние.

Конечно же, у электронной системы защиты есть свой защитный порог, который связан с естественными физическими свойствами компонентов – например, с толщиной провода и изоляции. Таким образом, в экстремальных случаях скачков напряжения трансформатор все же может выйти из строя, но случается это достаточно редко.

• обязательно вначале подключите светильник или светодиодную ленту к трансформатору и только после этого, в последнюю очередь, подключите трансформатор в сеть 220В;
• используйте трансформаторы на 12В только со светильниками и лентами на 12В, трансформаторы 24В только со светильниками и лентами 24В;
• если есть подозрение на неисправность трансформатора – не нужно разбирать его и понять причину самостоятельно;
• трансформатор нагревается при работе, поэтому рекомендуется устанавливать его на расстоянии не менее 50мм от поверхностей и предметов;

• устанавливайте трансформаторы так, чтобы к нему был удобный доступ в случае необходимости.

Мы рекомендуем делать запас по мощности не менее 10%, то есть – подключать к трансформатору светильники или светодиодные ленты суммарной мощностью минимум на 10%  ниже, чем мощность, поддерживаемая трансформатором.

Если подключить устройства «впритык» по мощности, т.е. близко к 100% допустимой мощности трансформатора, то возможно их периодическое мерцание.

Если подключить к трансформатору светильники или светодиодные ленты (или любые другие приборы) мощностью, превосходящей допустимую мощностью трансформатора – они не будут работать.
