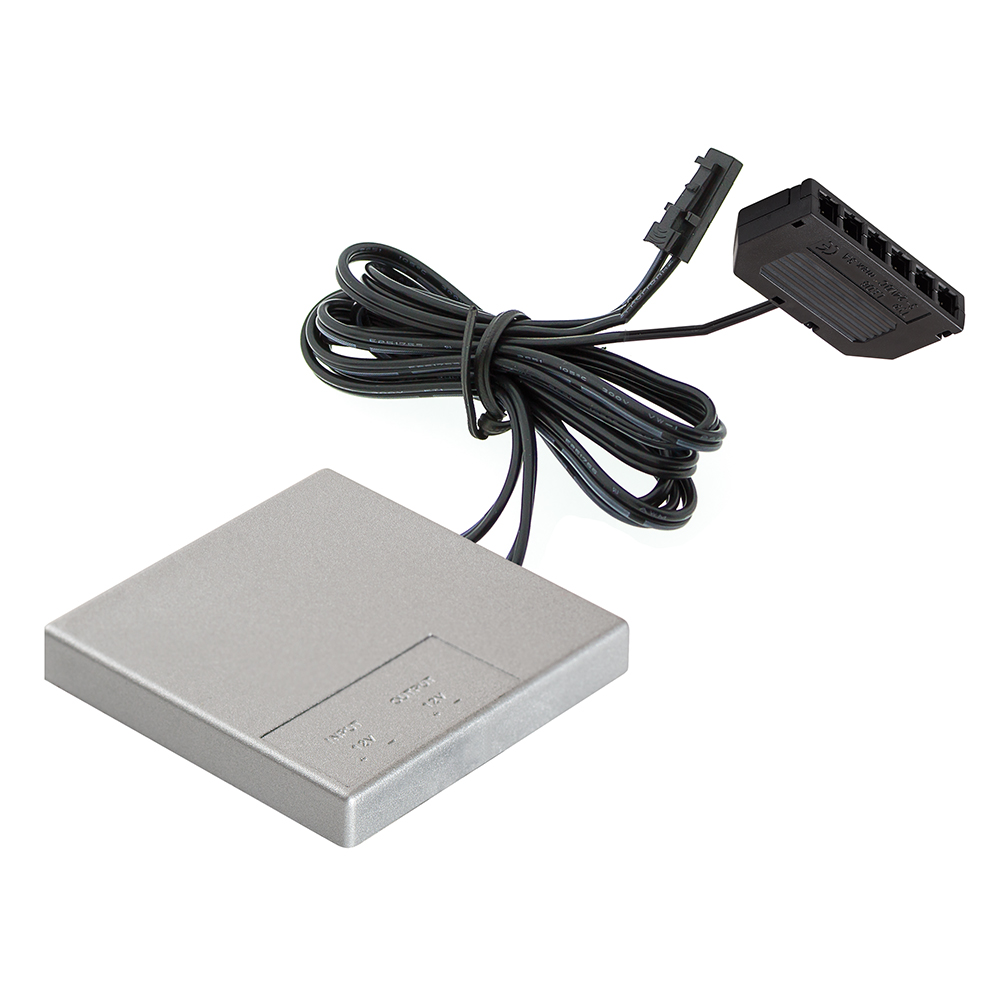

Выключатель FURNIKA на касание через поверхность

Часто  встречающиеся причины такой проблемы и как решать:

• не соблюдена последовательность подключения (трансформатор подключается в сеть в последнюю очередь), для устранения: отключите прибор / трансформатор от сети, подождите 30 секунд до полной, разрядки, повторно включите в сеть, подождите 5 секунд, попробуйте повторно включить прибор при помощи выключателя;
• отсутствует напряжение в сети;
• недостаточно прилегание контакта в цепи.

Для подключения светильников к данному выключателю используется входящая в комплект поставки колодка, которая позволяет подключить до 6 светильников.

Если общая мощность подключаемых светильников не превышает 50Вт (это мощность выключателя), то в этом случае выключатель подключается к колодке, входящей в комплект поставки, и к трансформатору, который, в свою очередь, подключается к сети 220В.

Если общая мощность подключаемых светильников превышает 50Вт, то для подключения необходимо использовать универсальный блок управления светом SWITCH F230 Furnika : выключатель подключается к блоку управления, а блок управления - в сеть 220В и к трансформатору, к трансформатору подключается колодка, к которой, соответственно, подключаются и светильники. Нужно учитывать, что мощность трансформатора должна быть не меньше, чем суммарная мощность подключаемых светильников.

При выборе светильников к данному выключателю и планировании подключения нужно учитывать:

• данный выключатель - на 12В, поэтому он используется со светильниками 12В
• к данному выключателю идет в комплекте колодка для подключения до 6ти светильников 12В
• у выключателя есть показатель мощности (50W), который нужно соотносить с суммарной мощностью подключаемых светильников; если сумма мощностей светильников больше, чем мощность выключателя – нужно подключать светильники не напрямую, а через универсальный блок управления светом SWITCH F230 (Furnika);
• данный выключатель подходит для следующих моделей светильников: ROUND DY, POINT, SQUERE, NIKKA, ELIPSA, DOMI, IKAR, ZETA, ZETA Glassline, ZETA ZN, QAR, NEO, штанга для одежды со светодиодной подсветкой, светильникам из профиля DLIGHT COR и MEC

Можно, если использовать универсальный блок управления светом SWITCH F230 Furnika . При таком подключении выключатель подключается к блоку управления, который, в свою очередь, подключается к светильнику 220В и к сети 220В.

При выборе трансформатора нужно посмотреть на параметр вольтажа, он должен быть 12В (бывают трансформаторы и на 24В), как и данный выключатель.

Также важный параметр – разъемы для подключения, их совместимость позволит избежать необходимости пайки контактов.
К данному выключателю в комплекте идет кабель для подключения к трансформатору с типом разъёма - мини-штекер:


Соответственно, и трансформатор должен иметь разъем для подключения такого кабеля.  При выборе трансформатора нужно обращать внимание на его мощность, она должна быть не меньше, чем суммарная мощность подключаемых светильников. Наша рекомендация - использовать подходящий по мощности трансформатор DLITE.

В общем случае, подключить данный выключатель можно практически к любому светильнику. Но в некоторых случаях может потребоваться универсальный блок управления светом SWITCH F230 Furnika .

Без применения указанного выше блока управления - выключатель подходит для следующих светильников из нашего ассортимента:

• ROUND DY,
• POINT,
• SQUERE,
• NIKKA,
• ELIPSA,
• ZETA, ZETA Glassline, ZETA ZN,
• штанга для одежды со светодиодной подсветкой,
• светильники из профиля DLIGHT COR и MEC.

При расчете проекта нужно учитывать максимальную мощность подключаемых светильников – не более 50W, а также максимальное кол-во подключаемых светильников – не более 6 шт. Колодка для подключения до 6 светильников входит в комплектацию, а совместимость без блока управления связана с однотипными разъемами для подключения.

Данный выключатель комплектуется датчиком движения, поэтому сфера его применения – для шкафов купе и гардеробных комнат,  так как датчик реагирует на физическое движение источника тепла. На кухне, для внутренней подсветки, при открытии кухонного фасада этот датчик не будет работать стабильно, наши эксперименты это подтвердили.

Угол действия производитель не декларирует, но косвенно о нем можно судить по максимальной высоте установки – до 1.8 метров от пола. Дальность действия – до 2 метров.
