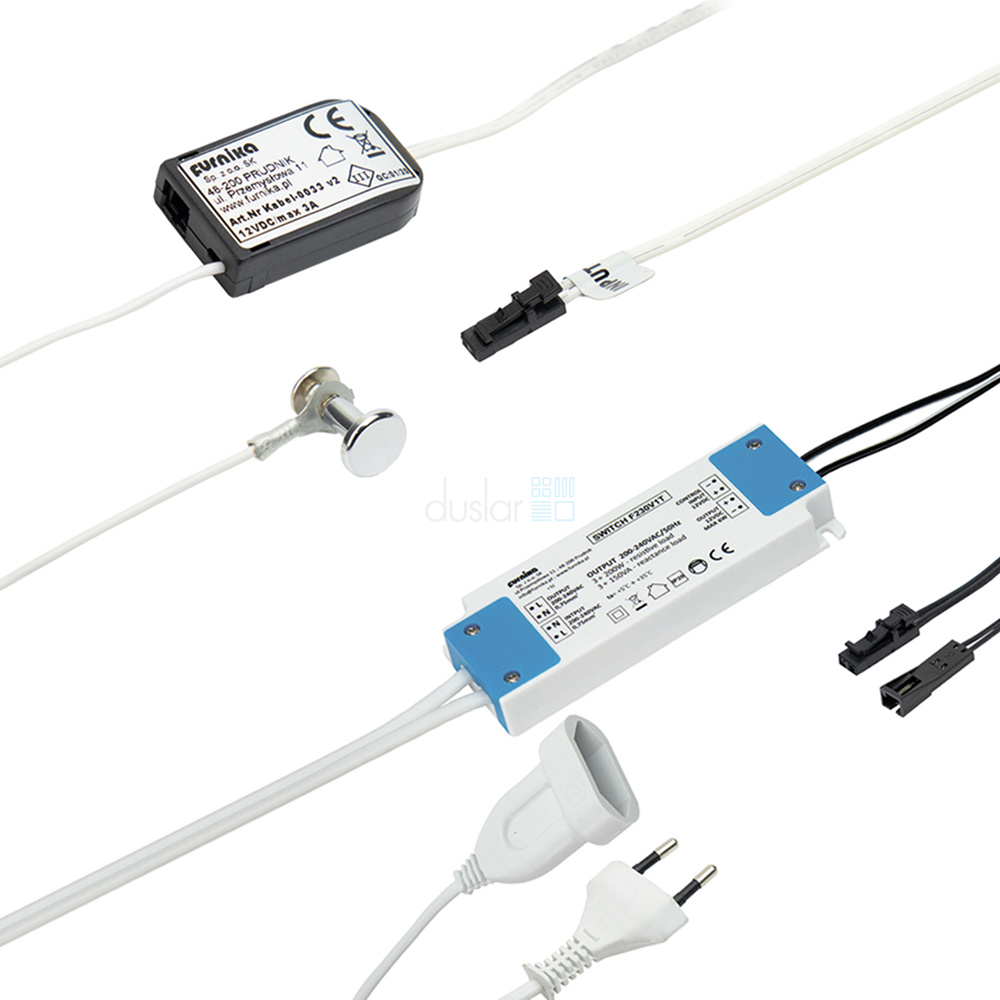

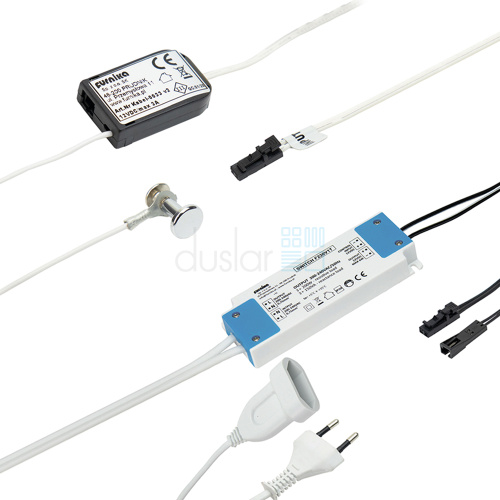

Комплект из врезного сенсорного выключ-ля TOUCH SWITCH и универ-го блока управ-ния SWITCH F230, хром FURNIKA (ФУРНИКА)

Модуль управления светом подключается в сеть 220В с одной стороны, а с другой стороны – либо к светильнику 220В, либо к трансформатору, к которому уже подключаются светильники (12В или 24В, в зависимости от трансформатора).

Сенсорный выключатель крепится к столешнице винтом, который притягивается с обратной стороны. С учетом максимальной фиксации по всей резьбе – толщина столешницы должна быть 16 мм.

Но длина резьбы сенсора («мамы», в которую накручивается винт) позволяет устанавливать сенсор и на столешницу бОльшей толщины: до 20 мм. с надежной фиксацией, винт будет включен в сенсор не по всей резьбе, но достаточно для надежной фиксации. При замене штатного винта (15мм длины, 2мм шляпка, 4мм диаметр) на более длинный – возможна фиксация к ДСП любой толщины.

Например, для ДСП 32мм толщиной подойдет винт длиной 30мм. Оптимально, чтобы длина винта была на 1-3мм меньше толщины ДСП. Подходящий винт можно приобрести в любом строительном магазине, с собой рекомендуется взять сенсор, чтобы проверить совместимость резьбы

Подключение трансформатора к блоку управления светом SWITCH F230 (Furnika) осуществляется обычным способом - вилка провода трансформатора вставляется в розетку модуля.

Максимальная мощность подключаемых светильников для SWITCH F230 (Furnika) составляет 250Вт.

Таким образом, технически - подключить к данному модулю можно и несколько трансформаторов, суммарной мощностью до 250Вт. Для подключения дополнительных трансформаторов можно использовать обычный переходник-тройник, который можно приобрести практически в любом хозяйственном или строительном магазинах.

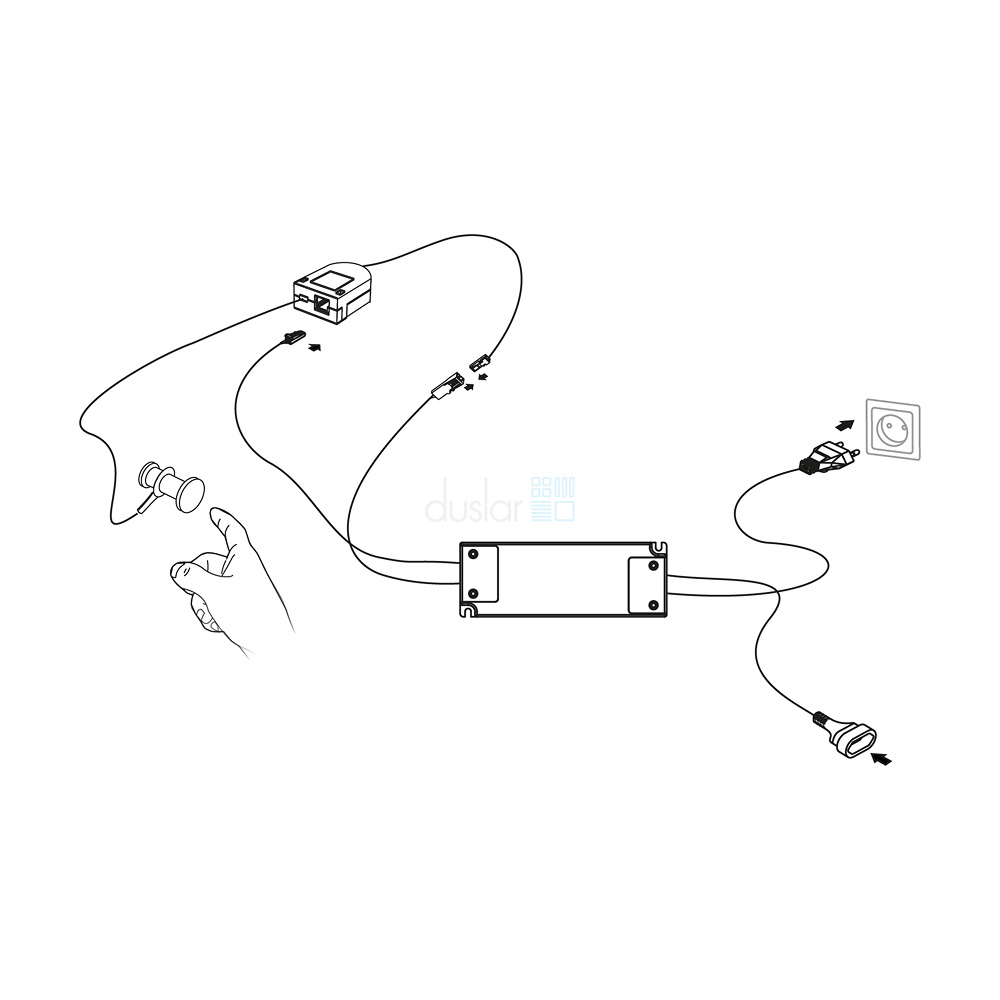

Блок управления светом включается в сеть 220В с помощью обычной вилки, а также имеет розетку, в которую с помощью такой же обычной вилки могут подключаться устройства - светильник, трансформатор или даже какой-то бытовой прибор небольшой мощности.

Технически в блок управления можно подключить одновременно несколько устройств, с использованием обычного тройника-разветвителя на 220В.


Таким образом, к одному блоку в теории можно подключить и светильник 220В, и трансформатор со светильником на 12В, и трансформатор со светильником на 24В.

Если мы говорим о светодиодных светильниках 12/24В, то наличие модуля управления светом никак не влияет на ограничения по их подключению, так как в цепи он находится до трансформатора.

Так, если к трансформатору можно подключить 6 светильников, то в этой конфигурации можно использовать и модуль управления светом без ограничения на кол-во подключаемых светильников.

Смысл использования модуля управления светом – в подключении выключателя в конфигурацию в том случае, когда без модуля этого сделать невозможно – например, из-за ограничения по мощности подключаемых к выключателю светильников или из-за несовместимых разъемов.

Да, в комплектации без сенсорного выключателя к модулю подключается один из выключателей компаний Furnika или L&S из нашего ассортимента, а в комплектации с сенсорным выключателем – выключатель уже в комплекте, 2й выключатель подключить невозможно.

Оба варианта комплектации позволяют подключить практически любую модель светильника из нашего ассортимента.

Модель с сенсорным выключателем в комплекте – это готовое решение, оно достаточно универсальное, так как сенсор может быть установлен врезным способом в любой элемент мебели толщиной от 16мм. Выключатель срабатывает при прикосновении к сенсорному выводу, который можно присоединить к декоративному сенсору диаметром 10 мм (входит в комплект), либо к металлической поверхности, которая будет играть роль сенсорного выключателя.

Модель без сенсорного выключателя предназначена для работы с внешним выключателем, совместимым с модулем управления FURNIKA и L&S, артикулы: 24202060300, 13070044, 13070043, 13070070, 13070082. Для выключателей, оборудованных диммером, нужно иметь ввиду, что диммер работать не будет, такой выключатель будет работать как обычный сенсорный.
