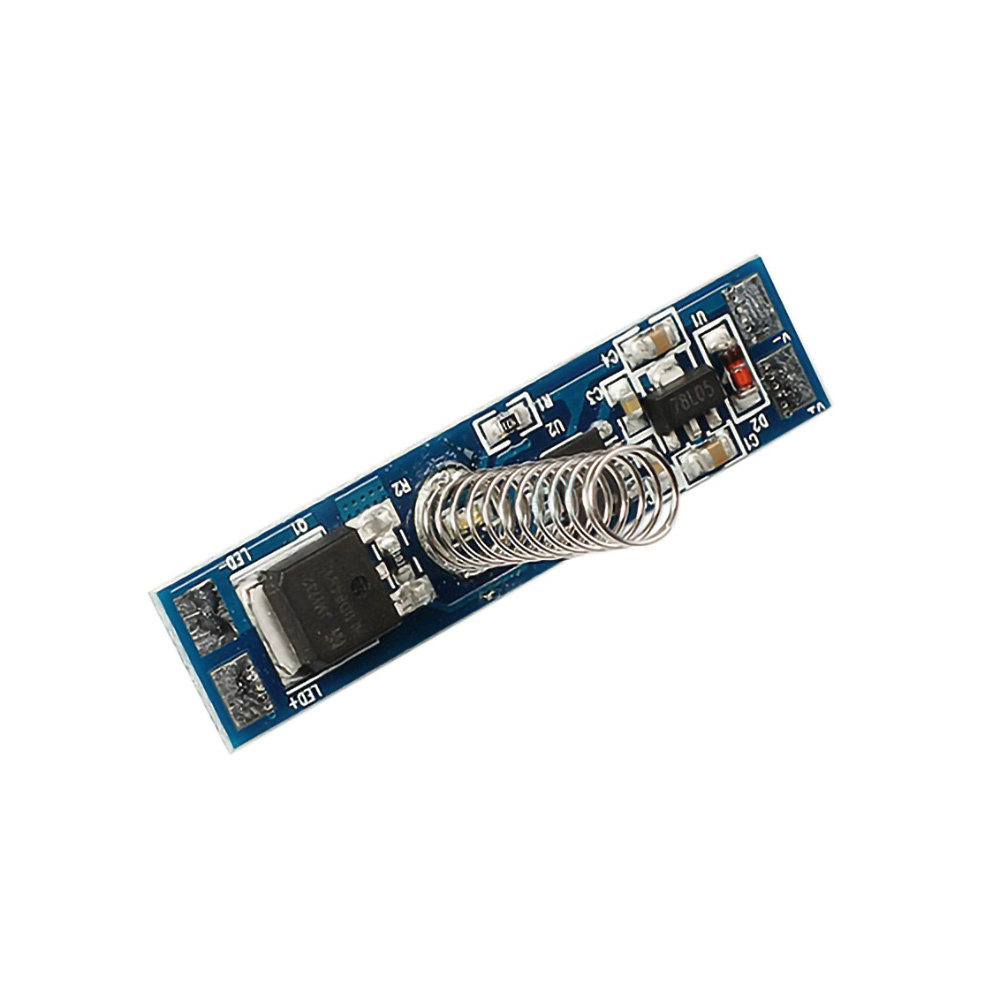

Сенсорный выключатель «точка» на касание, с памятью при отключении питания

Часто  встречающиеся причины такой проблемы и как решать:

• столешница не соответствует требованиям производителя: гарантирована работа выключателя только для столешниц ДСП толщиной до 30мм;
• не соблюдена последовательность подключения (трансформатор подключается в сеть в последнюю очередь), для устранения: отключите прибор / трансформатор от сети, подождите 30 секунд до полной, разрядки, повторно включите в сеть, подождите 5 секунд, попробуйте повторно включить прибор при помощи выключателя;
• отсутствует напряжение в сети;
• недостаточно прилегание контакта в цепи.

Механика и алгоритм сборки такой же, как и для большинства профильных светильников: в профиль устанавливается лента и выключатель, лента подключаются к выключателю, подсоединяется провод к трансформатору, завершается сборка установкой рассеивателя и заглушек к профилю.

Особенностью этой модели является отсутствие стандартных разъемов и, соответственно, проводов в комплекте поставки. Таким образом, данный выключатель соединяется со светодиодной лентой методом пайки.

Также выключатель имеет контакт провода на трансформатор, провод также соединяется методом пайки. Провод на трансформатор выходит из собранного светильника и, соответственно, подключается к трансформатору.

Особенностью этой модели является отсутствие стандартных разъемов и, соответственно, проводов в комплекте поставки. Таким образом, данный выключатель соединяется со светодиодной лентой методом пайки.

Подключение провода к трансформатору так же производится методом пайки.

При выборе трансформатора нужно посмотреть на параметр вольтажа, он должен быть 12В (бывают трансформаторы и на 24В), как и данный выключатель.

Также важный параметр – разъемы для подключения, их совместимость позволит избежать необходимости пайки контактов.
К данному выключателю в комплекте идет кабель для подключения к трансформатору с типом разъёма - мини-штекер:


Соответственно, и трансформатор должен иметь разъем для подключения такого кабеля.  При выборе трансформатора нужно обращать внимание на его мощность, она должна быть не меньше, чем суммарная мощность подключаемых светильников. Наша рекомендация - использовать подходящий по мощности трансформатор DLITE.

Данный выключатель совместим с любой светодиодной лентой 12В. Мы знаем, что у каждого выключателя на 12В есть ограничение по суммарной мощности подключаемых светильников (светодиодных лент). Но, так как он подключается априори внутри одного светильника, то максимальная длина ленты для него будет 3 метра. Все ленты 12В из нашего ассортимента могут быть подключены к данному выключателю для сборки светильника длиной до 3 метров, без ограничений по мощности.

Если говорить о сборке одного светильника - то никаких ограничений нет: максимальная мощность светодиодной ленты для данного выключателя составляет 96Вт, подключать к нему можно как ленту 12В, так и 24В. С учетом максимальной длины светильника в 3 метра, в любой такой светильник можно установить данный выключатель. Мощность светодиодной ленты на метр длины обычно не превышает 20Вт, поэтому выключателя хватит с запасом.

Если использовать данный выключатель как управляющий для нескольких светильников, то мы рекомендуем ограничить максимальную длину всех светильников 5000 мм, это ограничение используется в нашем интерактивном конструкторе светильников.

Сенсор реагирует не только на касание пальцем. Если палец в перчатке – тоже стабильно реагирует, а вот на касание другими предметами - реагирует выборочно и нестабильно. Вероятно, имеет значение площадь поверхности касания, сила и равномерность нажатия – у прибора специальные настройки на параметры, связанные с касанием столешницы рукой.
