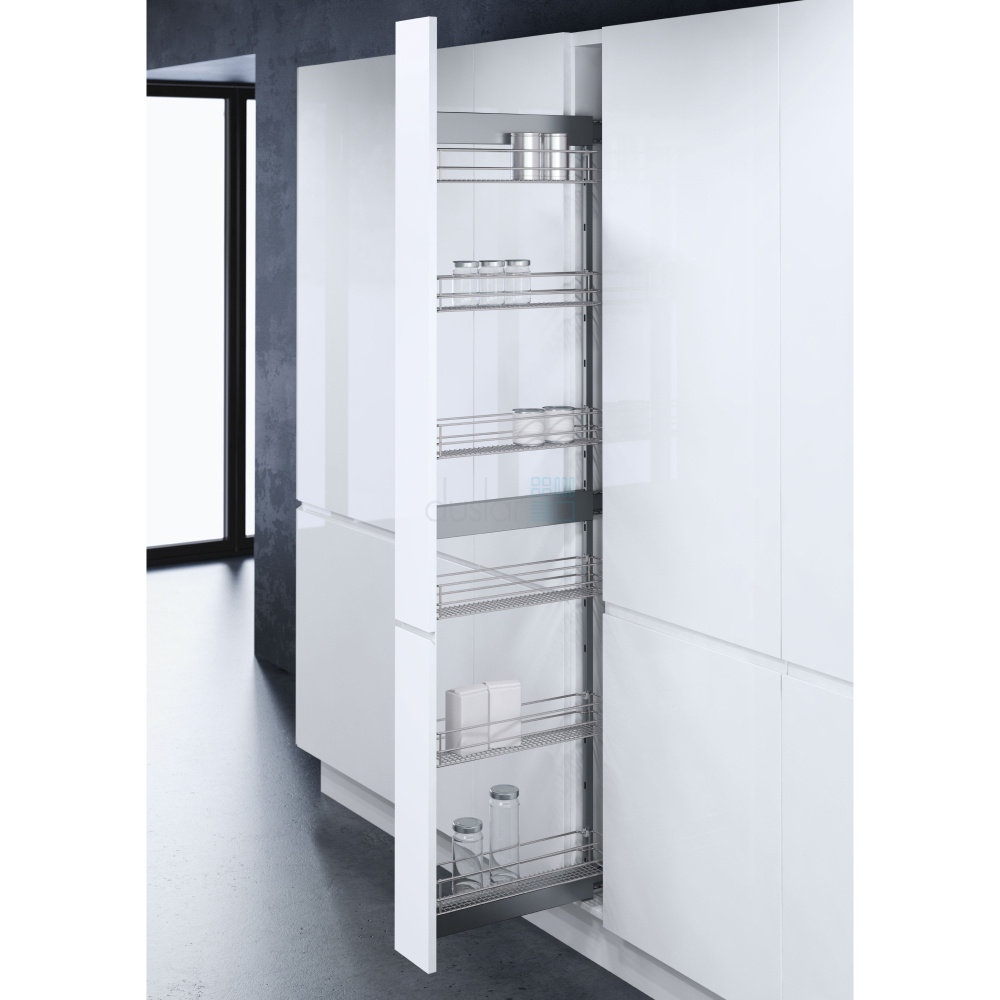

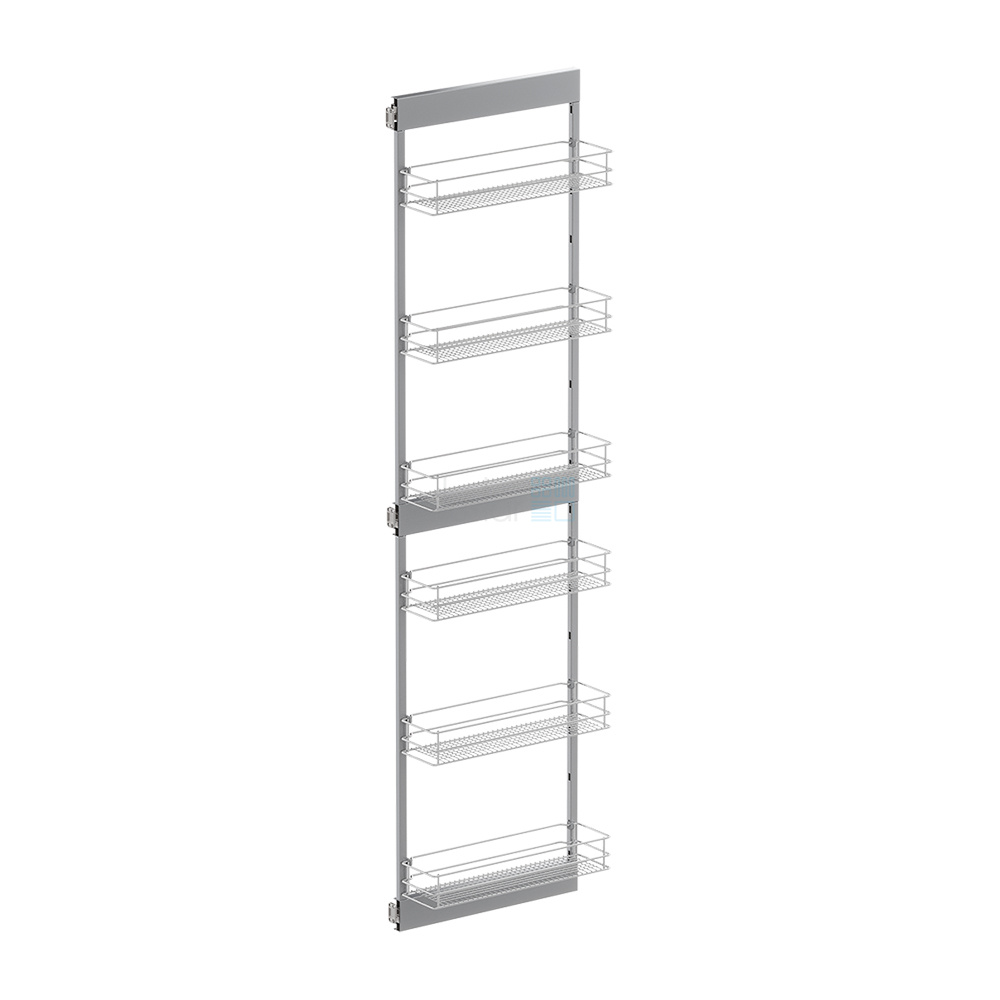

Система SAPHIR-2, выдвижной фасад 150 мм, высота 1814 мм, хром

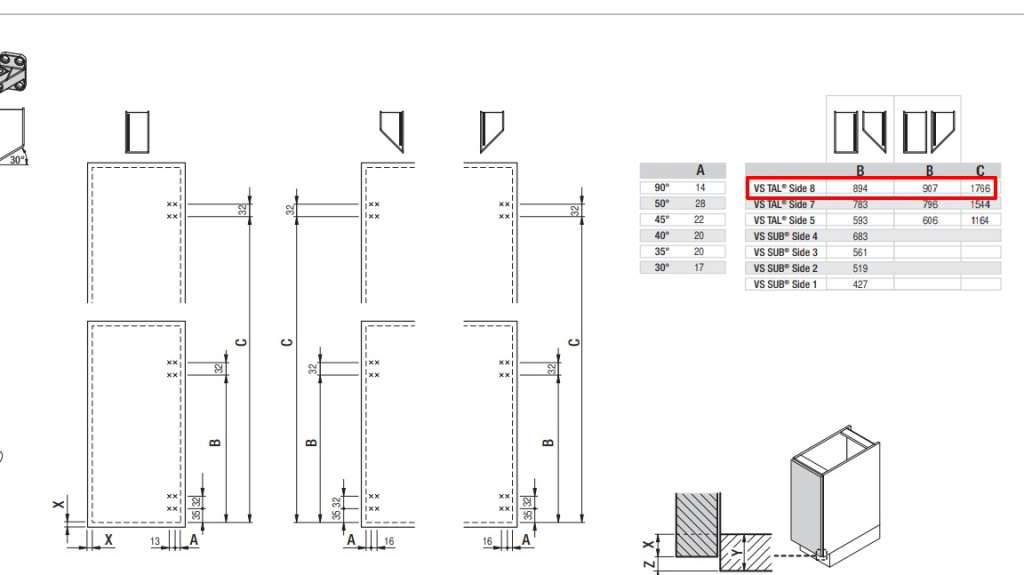

Инструкция производителя, прилагаемая к системе SAPHIR-2, единая сразу на несколько моделей выдвижных систем от VAUTH-SAGEL. В инструкции указаны разные варианты размеров для шаблона установки: в таблицах строчки обозначают разные артикулы товаров данной модели. Для данной системы нужно использовать размеры VS Tal side 8:

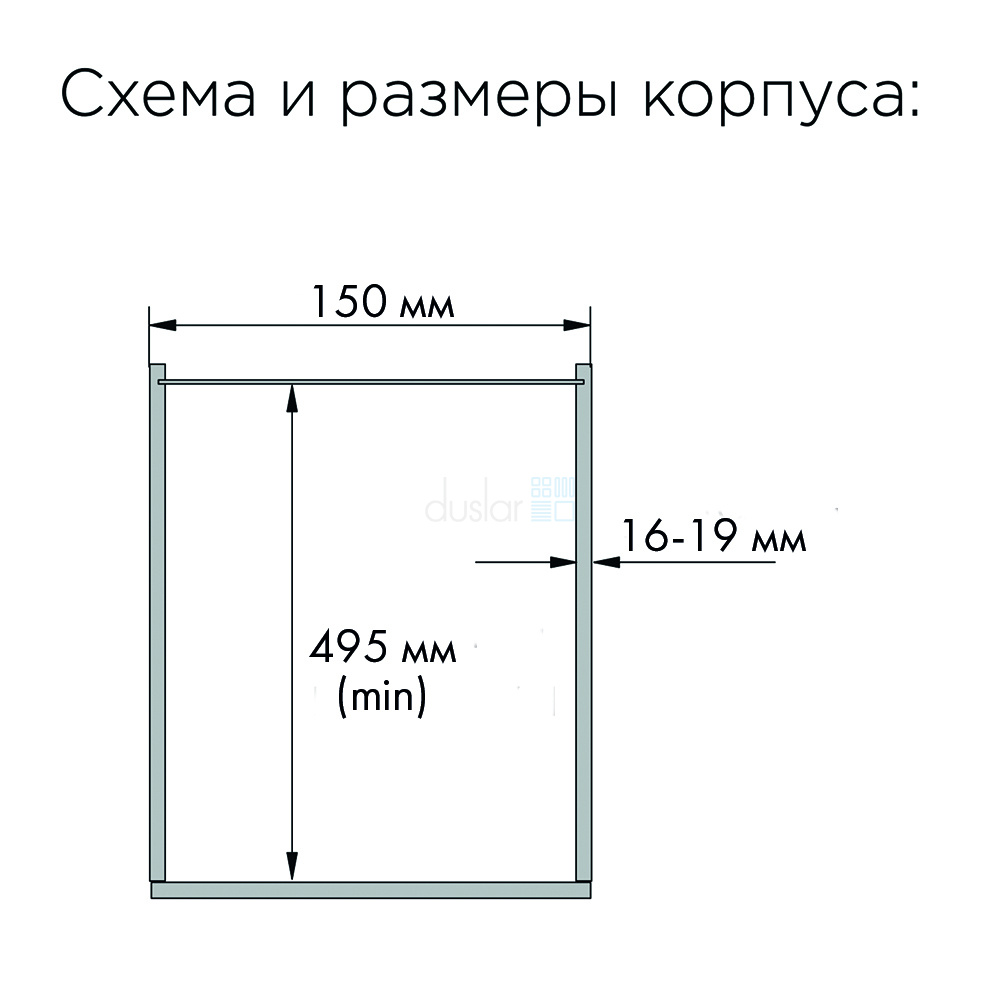

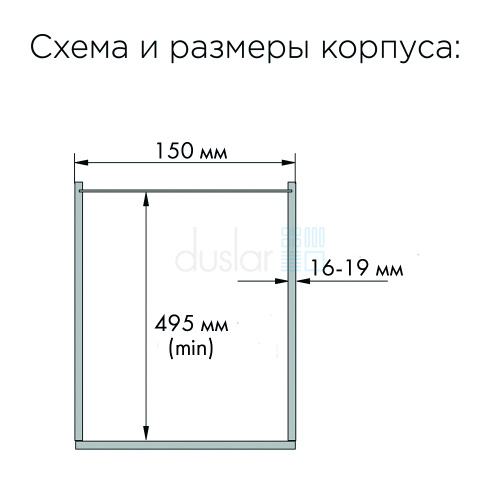

При установке в корпус, который расположен вплотную к стене, и присадке рамы со стороны стены, будет проблематично отрегулировать фасад, т.к. необходим доступ к фасадным крепления со стороны стены.

Есть возможность установки - только если сначала присадить и отрегулировать фасад, и потом установить в корпус. Либо установить раму на противоположную сторону, но в таком случае рама может мешаться при эксплуатации бутылочницы.

Применение для других бутылочниц теоретически возможно, но при условиях:
- внутренняя ширина корзины 135 мм или 210 мм (соответствует разделителям для бутылочниц 200 и 300 мм. соответственно);
- самое важное - толщина прутков корзины идентично как в бутылочницах Сапфир/Сапфир-2, 5 мм. (иначе крепления не налезут либо будут разделитель будет неплотно зафиксирован и не будет держаться)



Обратите внимание, что разделители для бутылочницы Сапфир/Сапфир-2 не входят в базовую комплектацию и приобретаются отдельно.

Система SAPHIR-2 на выдвижной фасад крепится в корпус на одну из боковых стенок, поэтому установка розетки в задней нижней части корпуса (у стены или задней стенки), в принципе, возможна.

Нужно учитывать высоту рамы, если ее потребуется установить немного выше минимально допустимой высоты. В случае установки рамы на минимальной высоте - в корпусе у задней стенки будет доступно не менее 70 мм высоты от пола до основания нижней корзины. Соответственно, эту высоту можно увеличить, если установить раму немного выше.

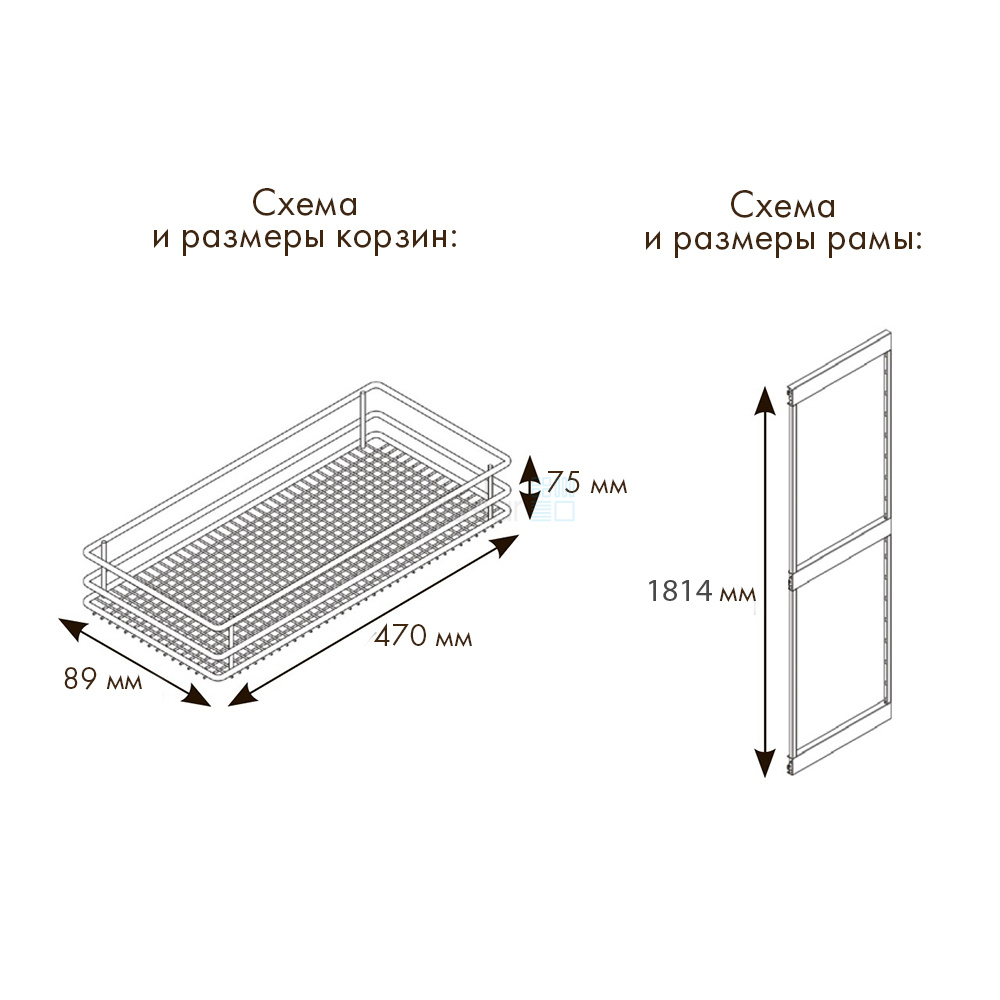

Производитель предоставляет информацию о размерах корзин, используемых в бутылочницах в высокие шкафы Сапфир-2:

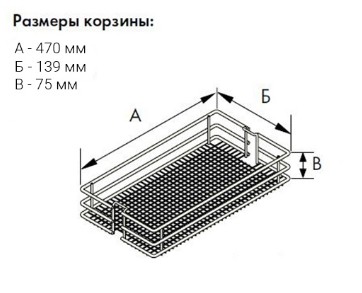

Для ширины фасада 200мм:

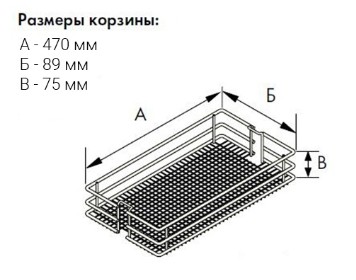

Для ширины фасада 150мм:



Но нужно иметь ввиду, что это не полезное пространство, а общие габариты, с учетом прутков, то есть - внешние размеры. Вместе с тем, для небольшой ширины фасада имеет значение каждый миллиметр габаритов, свободное пространство ограничено, поэтому актуальны именно внутренние размеры корзин.

Мы провели замеры внутреннего пространства корзин и установили, что внутренние размеры на 10-11 мм. меньше, чем общие габариты от производителя.

Таким образом, внутренние размеры корзины для ширины фасада 200 мм.: 128*460 мм., для ширины фасада 150 мм.: 78*460 мм.

Для защиты от опрокидывания мы предлагаем дополнительно к бутылочницам приобрести специальные разделители.


Чтобы не ошибиться с выбором - смотрите подходящий разделитель в карточке товара-бутылочницы.

Разделители крепятся на прутки корзины, сами по себе они находятся в фиксированном положении, но в любом момент разделитель можно переставить на другое место, чтобы подстроить конфигурацию корзины под текущие потребности/наполнение.
